Mga Compact Film Capacitor Para sa Pang-industriya na Paggamit

Ang mga compact X2 safety capacitor ay humahawak ng mas matataas na boltahe at kinokontrol ang ingay sa mga pang-industriyang drive, EV charging system, energy meter, at iba pang power system.

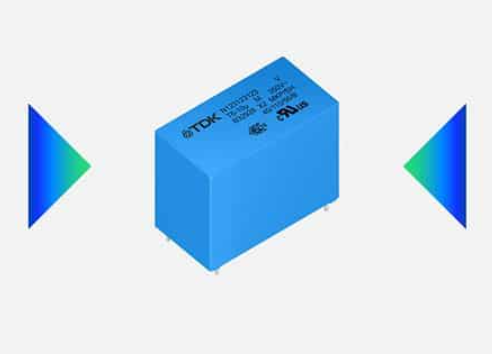

Nagdagdag ang TDK Corporation ng mga bagong modelo sa X2 safety film capacitor family nito na may seryeng B3292xU/V.Ang layunin ay upang suportahan ang mas mataas na mga boltahe habang binabawasan ang espasyo ng board sa mga pang-industriya at automotive na disenyo.Kabilang sa mga pangunahing aplikasyon ang mga capacitive power supply at mga metro ng enerhiya, kung saan mahalaga ang matatag na operasyon at compact size.Angkop din ang mga ito para sa mga pang-industriyang drive na nagpapatakbo sa ilalim ng tuluy-tuloy na electrical stress.

Ang mga bagong bersyon ay may mga compact na lead spacing na 15 mm at 22.5 mm.Sinasaklaw nila ang mga halaga ng kapasidad mula 47 nF hanggang 1.8 µF sa mas maliliit na laki na ito.Ang mga capacitor ay na-rate sa 350 V AC at kayang humawak ng peak voltage pulses hanggang 2.5 kV, alinsunod sa IEC 60384-14.Ginagamit ang mga ito para sa pagsugpo sa interference kapag konektado sa serye sa supply ng mains.

Maaaring gamitin ang serye sa mga on-board na charger at EV charging system, kung saan kinakailangan ang pagiging maaasahan at pagsunod sa mga pamantayan sa kaligtasan.Ang mga PV inverters ay isa pang pangunahing lugar, lalo na sa mga system na nakalantad sa iba't ibang mga kondisyon sa kapaligiran.

Sa buong saklaw ng B3292xU/V, umaabot ang mga puwang ng lead mula 15 mm hanggang 52.5 mm.Ang mga halaga ng kapasidad ay mula 47 nF hanggang 20 µF.Nagbibigay ito ng kakayahang umangkop sa mga designer na pumili ng mga bahagi batay sa espasyo at mga kinakailangan sa kuryente.

Ang serye ay nakapasa sa THB test sa +85 °C, 85% relative humidity, at rated voltage sa loob ng 1000 oras, nakakatugon sa Grade III, Test Condition B. Natutugunan din nito ang mga kinakailangan ng AEC-Q200.Ang pinakamataas na temperatura ng pagpapatakbo ay +110 °C, na sumusuporta sa paggamit sa mga kapaligirang may mataas na temperatura.

Ang mga capacitor na ito ay nag-aalok ng self-healing properties at sinusubok sa 1505 V DC sa loob ng dalawang segundo.Nakakatulong ito na mapabuti ang tibay sa ilalim ng stress ng boltahe.Ang mga tool sa disenyo at mga modelo ng SPICE ay magagamit upang suportahan ang simulation at pagsasama sa mga bagong disenyo.
